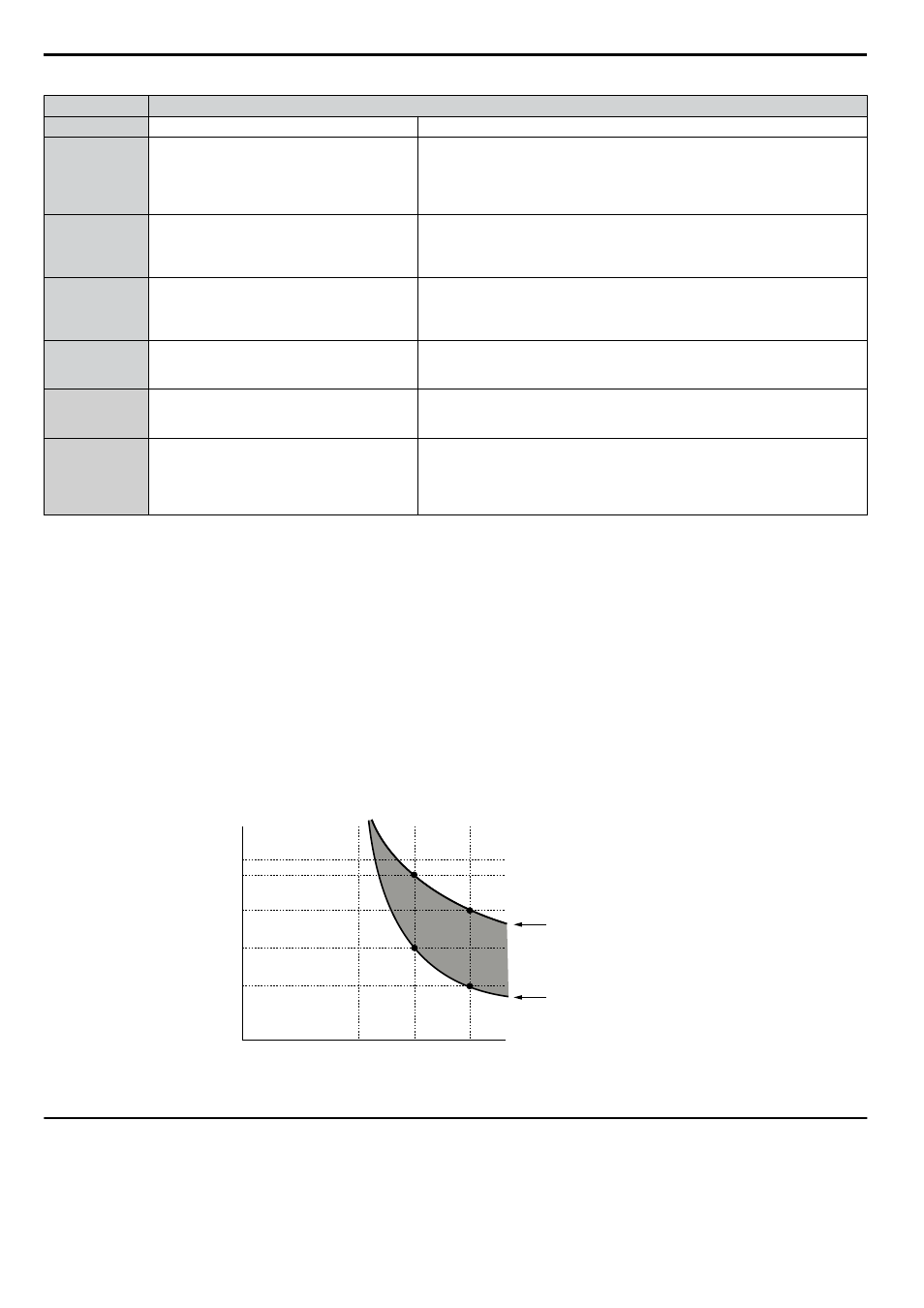

Tabla D.14 Configuraciones de protección contra sobrecargas
Configuración Descripción
0 Desactivada Desactiva la protección contra sobrecargas del motor interno del variador.
1
Motor de enfriamiento por ventilador estándar
(predeterminado)
Selecciona las características de protección para un motor con enfriamiento
propio estándar y una capacidad limitada de enfriamiento al funcionar por debajo
de la velocidad nominal. El nivel de detección de sobrecargas del motor (oL1)
se reduce automáticamente al funcionar por debajo de la velocidad nominal del
motor.
2
Motor para usar con variador en un rango de
velocidad de 1:10
Selecciona las características de protección para un motor con capacidad de
enfriamiento propio dentro de un rango de velocidad de 10:1. El nivel de
detección de sobrecargas del motor (oL1) se reduce automáticamente al
funcionar por debajo de 1/10 de la velocidad nominal del motor.
3
Motor vectorial con un rango de velocidad de
1:100
Seleccione las características de protección para un motor capaz de autoenfriarse
a cualquier velocidad, incluso a velocidad cero (motor con enfriamiento externo).
El nivel de detección de sobrecargas del motor (oL1) es constante para todo el
rango de velocidad.
4 Motor de imán permanente con torque variable
Selecciona las características de protección para un motor PM de torque variable.
El nivel de detección de sobrecargas del motor (oL1) se reduce automáticamente
al funcionar por debajo de la velocidad nominal del motor.
5
Motor de imán permanente con torque
constante
Selecciona las características de protección para un motor PM con torque
constante. El nivel de detección de sobrecargas del motor (oL1) es constante en
todo el rango de velocidad.
6 Motor enfriado con ventilador estándar (50 Hz)
Selecciona las características de protección para un motor con enfriamiento
propio estándar y una capacidad limitada de enfriamiento al funcionar por debajo
de la velocidad nominal. El nivel de detección de sobrecargas del motor (oL1)
se reduce automáticamente al funcionar por debajo de la velocidad nominal del
motor.
Al conectar el variador a más de un motor para lograr un funcionamiento simultáneo, desactive la protección electrónica
contra sobrecargas (L1-01 = 0) y conecte cada motor con su propio relé de sobrecarga térmica.
Active la protección contra sobrecargas del motor (L1-01 = 1 a 6) al conectar el variador a un motor individual, a menos
que instale otro dispositivo que evite la sobrecarga del motor. La función electrónica contra sobrecargas térmicas del
variador provoca una falla de oL1, que cierra la salida del variador y evita un mayor sobrecalentamiento del motor. La
temperatura del motor se calcula continuamente mientras el variador permanece encendido.
n L1-02: Tiempo de protección contra sobrecargas del motor
Rango de configuración: 0.1 a 5.0 min
Predeterminado de fábrica: 1.0 min
El parámetro L1-02 determina durante cuánto tiempo se permite operar al motor antes de que se produzca la falla oL1
cuando el variador está accionando un motor caliente a 60 Hz y al 150% del amperaje nominal de carga plena (E2-01) del
motor. Regular el valor de L1-02 puede cambiar el conjunto de curvas de oL1 hasta el eje y del diagrama siguiente, pero
no cambia la forma de las curvas.
Tiempo de funcionamiento (minutos)
Arranque en frío
(característico cuando se produce una sobrecarga durante un paro total)
Arranque en caliente
(característico cuando se produce una sobrecarga durante la operación continua al 100%)
Corriente del motor (%)
E2-01 = 100% de la corriente del motor
10
7
3
1
0.4
0.1
0 100 150 200
Figura D.9 Tiempo de Protección contra Sobrecargas del Motor
u Precauciones con el disipador de calor externo (gabinete IP00/tipo abierto)
Cuando se usa un disipador de calor externo, el cumplimiento de UL exige cubrir los capacitores expuestos del circuito
principal para evitar lesiones en el personal de las inmediaciones.
D.3 Estándares UL y CSA
