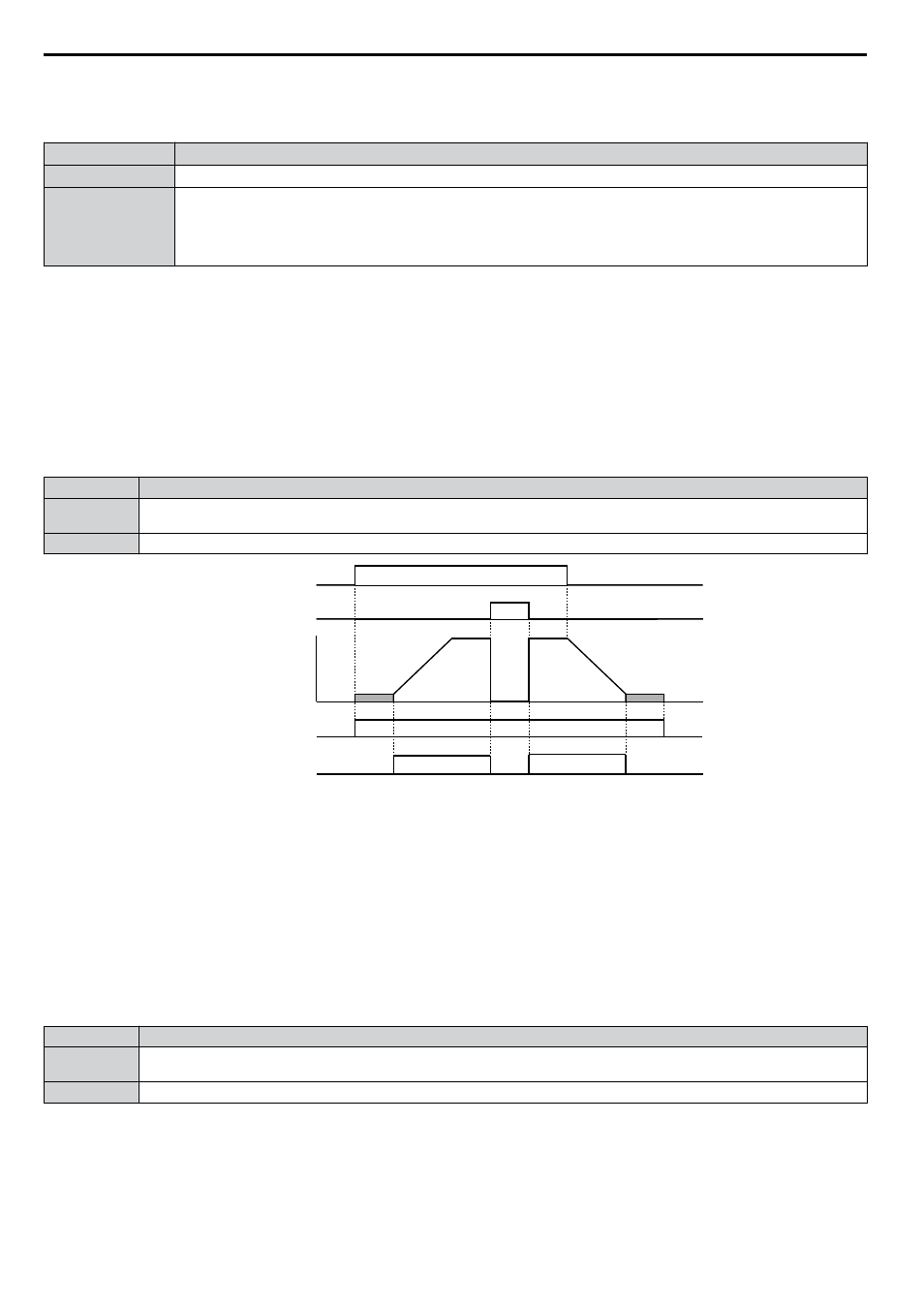

Configuración 31: Durante el límite de velocidad
La salida se cierra cuando se alcanza el límite de velocidad. Esta función se puede utilizar en los modos de control CLV
y CLV/PM.
Estado Descripción
Abierto Las condiciones descritas a continuación no están presentes.
Cerrado
1. La referencia de frecuencia alcanzó el límite superior configurado en d2-01.
2. La referencia de frecuencia cayó hasta el límite inferior configurado en d2-02 o d2-03.
3. El parámetro b1-05 está configurado en 1, 2 ó 3, y la referencia de frecuencia está por debajo de la frecuencia
de salida mínima (E1-09).
Configuración 32: Durante el límite de velocidad en control de torque
El torque del motor y el torque de carga no están equilibrados, lo que provoca la aceleración del motor. La salida se cierra
cuando el motor alcanza el límite de velocidad. Refiérase a d5: Control de torque PAG. 288 e Indicación de
funcionamiento al límite de velocidad en la página 290 para obtener información detallada.
Configuración 33: Cero Servo completo
La salida se cierra cuando Cero Servo está activado y la carga queda bloqueada dentro de la desviación permitida (b9-02).
Refiérase a b9: Cero Servo PAG. 261 para obtener información detallada sobre el funcionamiento de Cero Servo.
Configuración 37: Durante la salida de frecuencia
La salida se cierra cuando el variador emite una frecuencia.
Estado Descripción
Abierto
El variador no emite una frecuencia (está ejecutándose una de las siguientes funciones: paro, bloqueo de base, inyección de CC
(durante la excitación inicial) o frenado por cortocircuito).
Cerrado El variador emite una frecuencia.
ON (encendido)
ON
(encendido)
OFF
(apagado)
OFF (apagado)
ON (encendido) OFF
(apagado)
ON (encendido)
Comando marcha
Comando
bloqueo de base
Frecuencia
de salida
Durante la marcha
Durante la salida
de frecuencia
OFF
(apagado)
Figura 5.79 Tabla de tiempos durante la salida de frecuencia
Configuración 38: Variador activado
Refleja el estado de una entrada digital configurada como entrada “Variador activado” (H1-oo = 6A). Si esa entrada
digital se cierra, la salida digital configurada en “Variador activado” también se cierra.
Configuración 39: Salida de pulsos en vatios por hora
Emite un pulso para indicar los vatios por hora. Refiérase a H2-06: Selección de la Unidad de Salida en Vatios por
Hora PAG. 346 para conocer los detalles.
Configuración 3C: Estado de LOCAL/REMOTE
El terminal de salida se cierra mientras el variador está configurado en LOCAL, y se abre cuando está en REMOTE.
Estado Descripción
Abierto
REMOTE: la referencia externa seleccionada (b1-01 y b1-02 o b1-15 y b1-16) se utiliza como referencia de frecuencia y fuente
del comando de Marcha.
Cerrado LOCAL: el operador digital se utiliza como referencia de frecuencia y fuente del comando de Marcha.
Configuración 3D: Durante la búsqueda de velocidad
El terminal de salida se cierra mientras se realiza la búsqueda de velocidad. Refiérase a b3: Búsqueda de velocidad PAG.
239 para conocer los detalles.
