u Modelos tipo brida 2A0138, 4o0072, y 5A0041 y 5A0052
n Dimensiones exteriores y de montaje del modelo tipo brida
NOTA: Se necesita una barra de separación,
para evitar daños durante el izaje.
DETALLES DE IZAJE Y DE LOS CÁNCAMOS (2) VENTILADORES EXTERNOS
DE ENFRIAMIENTO
(2) SOPORTES DE MONTAJE UTILIZADOS
DURANTE EL TRANSPORTE SOLAMENTE;
QUÍTELOS ANTES DE LA INSTALACIÓN
NOTA: La temperatura máxima del aire circundante es 50 °C (122 °F)
Unidad: in. [mm]
ROSCA M8
(8) ORIFICIOS DE
MONTAJE PARA
TORNILLOS DE
1/4 in. [M6]
VISTA FRONTAL
DIM. DE MONT
AJE VER
TICAL
DIM. DE MONT
AJE VER
TICAL
DIM. DE MO
N
TAJE VER
TICAL
DIM. DE MONTAJE HORIZONTAL DIM. DE MONTAJE HORIZONTAL DIM. DE MONTAJE HORIZONTAL
AIRE
AIRE

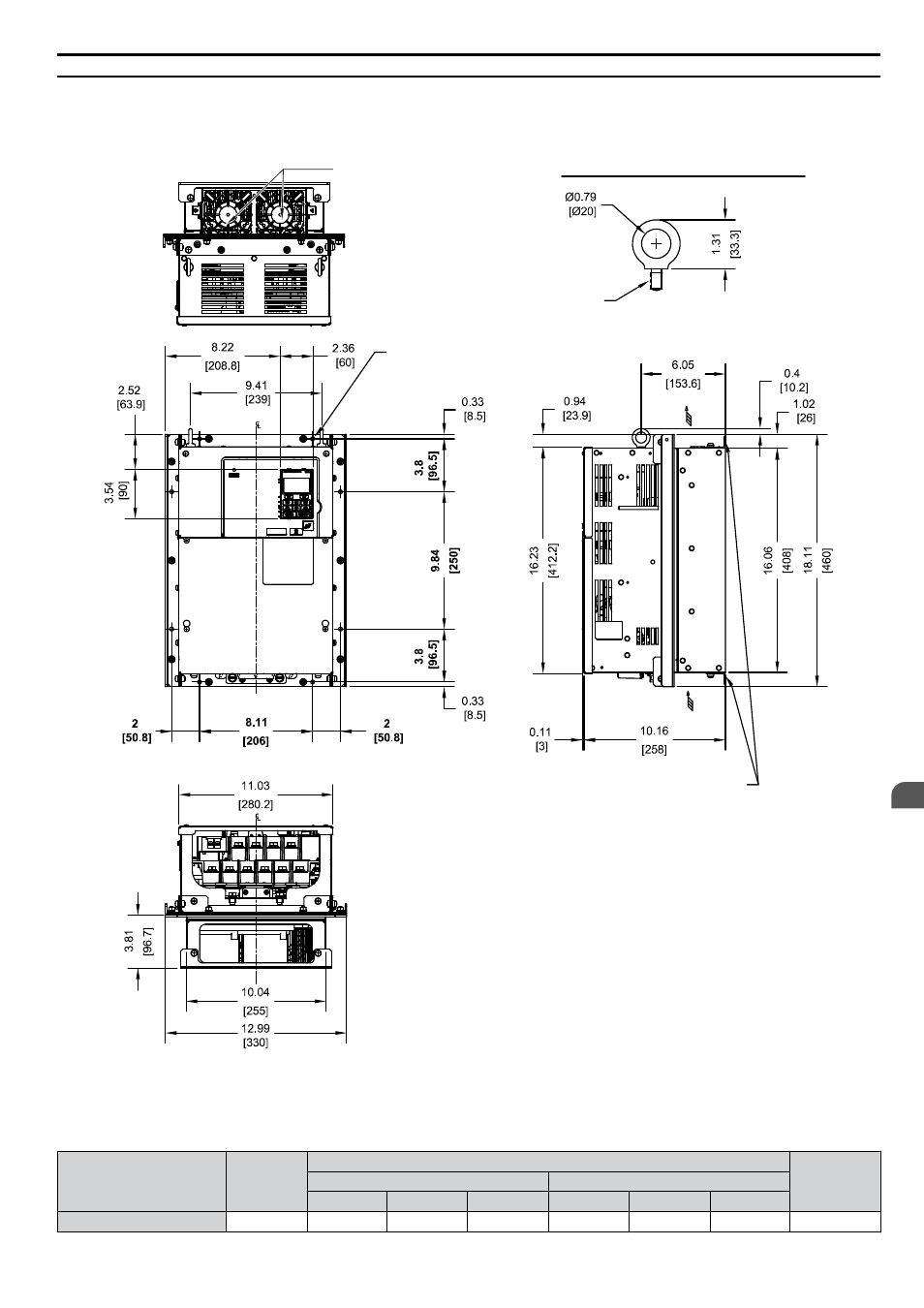

Figura 2.38 Modelos 2A0138, 4o0072, y 5A0041 y 5A0052
n Datos de la pérdida de calor del modelo tipo brida
Tabla 2.21 Modelos 2A0138, 4o0072, y 5A0041 y 5A0052
Modelo de variador
Clase de
tensión
Pérdida de calor (W)
Peso kg (lb) ND (Fc = 2 kHz) HD (Fc = 8 kHz)
Interno Externo Total Interno Externo Total
2A0138 200 312 842 1154 250 662 912 28 (61.6)
2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico 97
2
Instalación mecánica
