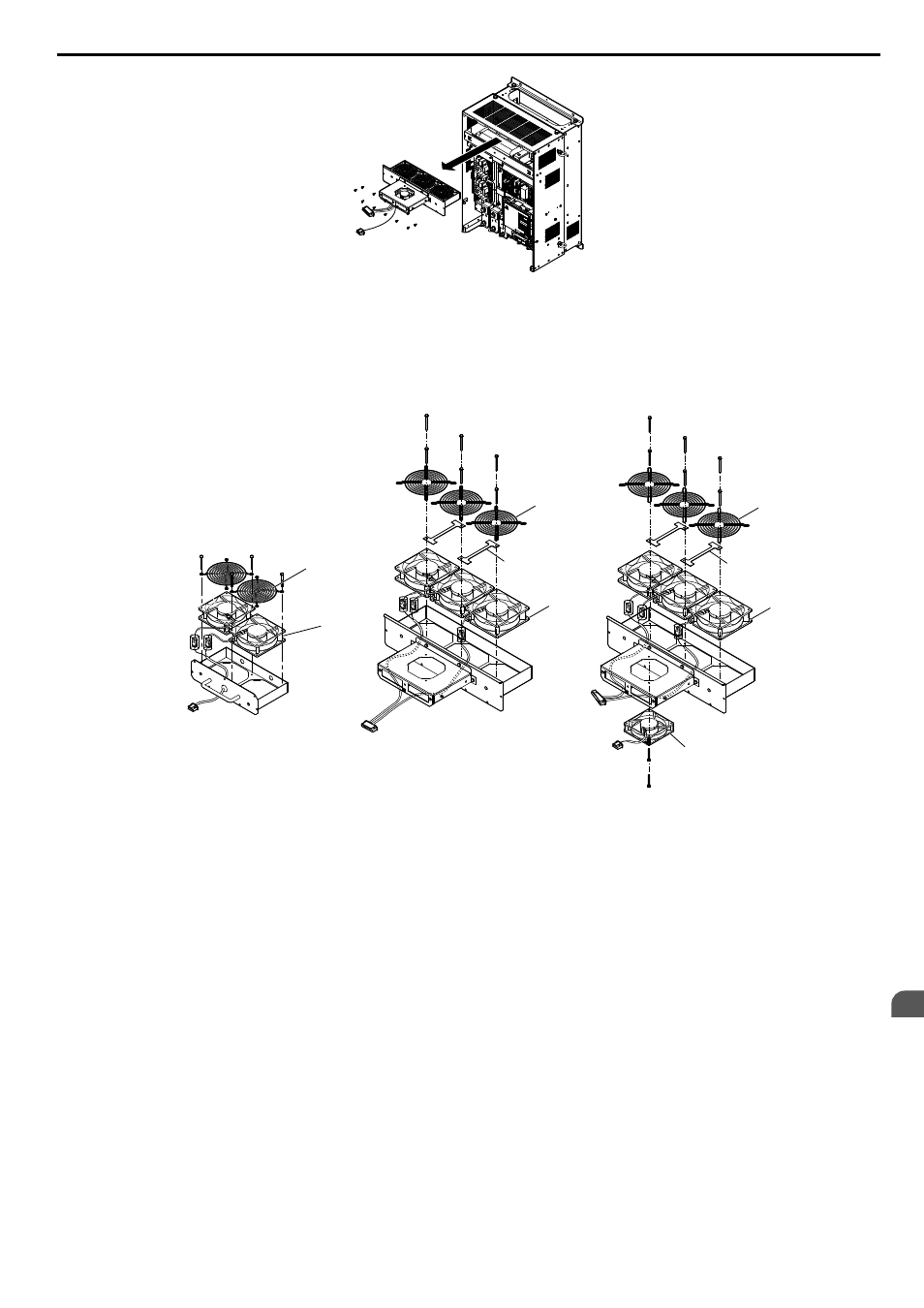

Figura 7.21 Quite la unidad de ventiladores: 2A0169 a 2A0415, 4A0139 a 4A0362 y 5A0062 a 5A0242
4.
Quite el protector del ventilador y cambie los ventiladores de enfriamiento.
Nota: Cuando vuelva a armar la unidad de ventiladores, no prense el cable del ventilador entre las piezas.
C
A A
C
D
B B
4A0250, 4A0296
2A0360, 2A0415,
4A0362,
A
C
2A0169, 2A0211, 2A0250, 2A0312,
4A0139, 4A0165, 4A0208, 5A0062,
5A0077, 5A0099, 5A0125, 5A0145
5A0192, 5A0242
A – Protector del ventilador
B – Cubierta del cable C – Ventilador de enfriamiento
D – Ventilador de circulación
Figura 7.22 Desmontaje de la unidad de ventiladores: 2A0169 a 2A0415, 4A0139 a 4A0362 y 5A0062 a 5A0242
7.4 Ventiladores de enfriamiento del variador
