n Instalación de un solo variador
La Figura 2.2 muestra la distancia de instalación requerida para mantener un espacio suficiente para la ventilación y el
cableado. Instale el disipador de calor contra una superficie cerrada, para que no desvíe el aire de enfriamiento a su
alrededor.
A
A
B B
Separación lateral Separación superior/inferior
C
C
D D
A – 50 mm como mínimo
B – 30 mm como mínimo C – 120 mm como mínimo
D – Dirección de la circulación del
aire

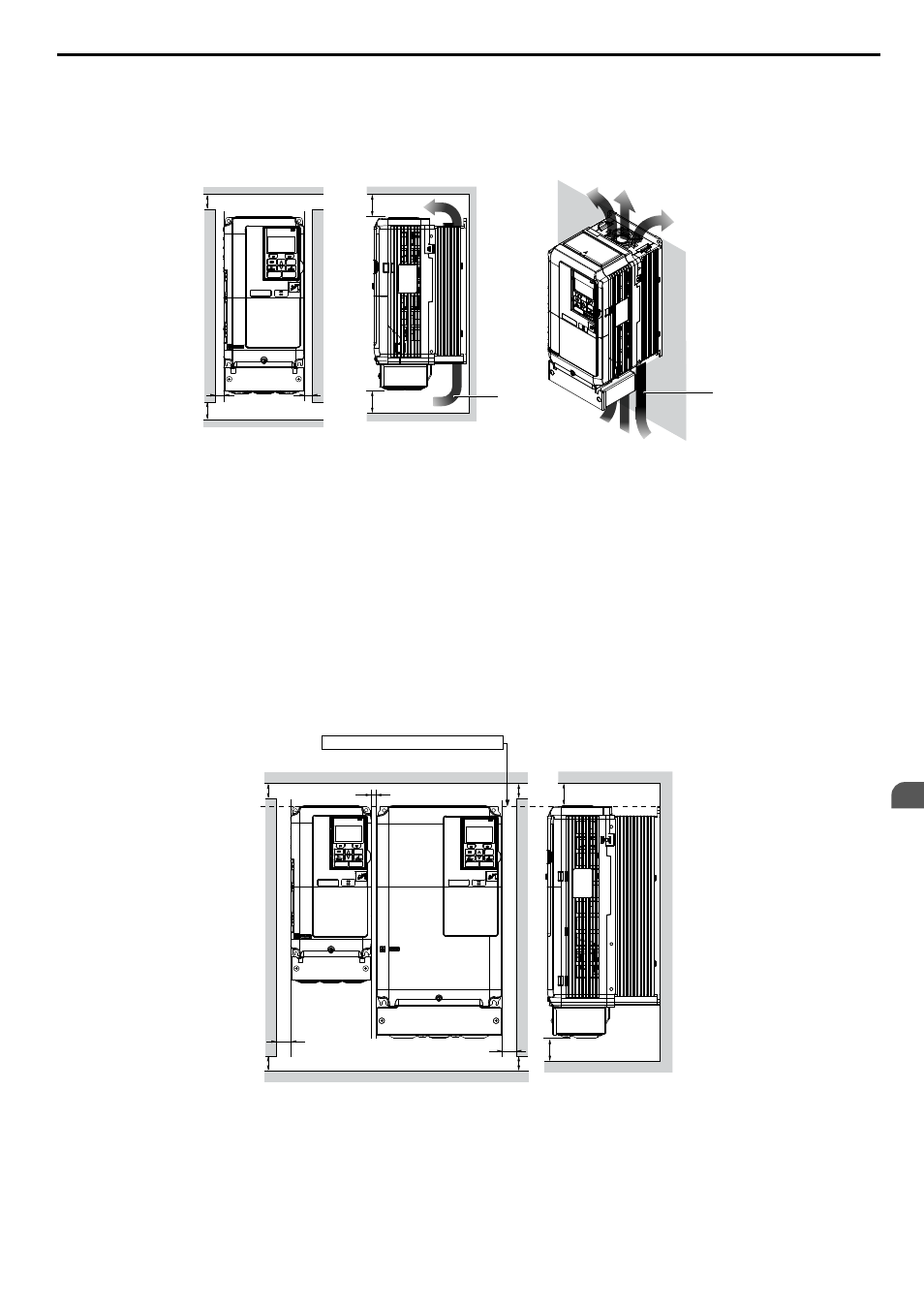

Figura 2.2 Espaciamiento correcto de la instalación
Nota: Los modelos de gabinete IP20/NEMA tipo 1 e IP00/tipo abierto deben instalarse con la misma separación por encima y por debajo del
variador.
n Instalación de múltiples variadores (instalación en paralelo)
Los modelos 2A0004 a 2A0081, 4A0002 a 4A0044 y 5A0003 a 5A0032 pueden utilizarse con la instalación en paralelo.
Al instalar diversos variadores en el mismo panel cerrado, móntelos de acuerdo con la
Figura 2.2 y configure L8-35,
Selección del método de instalación, en 1 (Montaje en paralelo).
Al montar variadores con la separación mínima de 2 mm, de acuerdo con la
Figura 2.3 , configure el parámetro L8-35 en
1 y tenga en cuenta la disminución de la capacidad. Refiérase a L8-35: Selección del Método de Instalación PAG. 392
para conocer los detalles.
A A
A A
B
C
B
Separación lateral
Alinee la parte superior de los variadores
D
D
Separación superior/inferior
A – 50 mm como mínimo
B – 30 mm como mínimo C – 2 mm como mínimo
D – 120 mm como mínimo
Figura 2.3 Separación entre variadores (montaje en paralelo)
Nota: Alinee la parte superior de los variadores al instalar variadores de diferentes alturas en el mismo panel cerrado. Deje espacio entre la
parte superior y la inferior de los variadores, para facilitar el cambio de los ventiladores de enfriamiento.
