N.º Nombre del parámetro Rango de configuración Predeterminado
E3-06 Frecuencia Base del Motor 2 0.0 a [E3-04] <2>
E3-07 Frecuencia de Salida Media del Motor 2 0.0 a [E3-04] <2>
E3-08 Tensión de la Frecuencia de Salida Media del Motor 2 0.0 a 255.0 V <1> <1> <2>
E3-09 Frecuencia de Salida Mínima del Motor 2 0.0 a [E3-04] <2>
E3-10 Tensión de la Frecuencia de Salida Mínima del Motor 2 0.0 a 255.0 V <1> <1> <2>
E3-11 Frecuencia de Salida Media 2 del Motor 2 0.0 a [E3-04] 0.0 Hz <4>
E3-12 Tensión d la Frecuencia de Salida Media 2 del Motor 2 0.0 a 255.0 V <1> 0.0 V <3> <4>
E3-13 Tensión Base del Motor 2 0.0 a 255.0 V <1> 0.0 V <3>
<1> Los valores indicados aquí son específicos para variadores de clase de 200 V. Duplique el valor para variadores de clase de 400 V. Multiplique
el valor por 2.875 para variadores de clase de 600 V.
<2> La configuración predeterminada es definida por el modo de control seleccionado para el motor 2 (E3-01).
<3> El variador configura este valor al realizar el autoajuste (autoajuste rotacional y autoajuste estacionario 1, 2).
<4> El parámetro se omite si E3-11 y E3-12 se establecen en 0.0.
Salida (V)
Frecuencia (Hz)
E3-05
E3-12
E3-13
E3-08
E3-10
E3-09 E3-07 E3-06 E3-11 E3-04

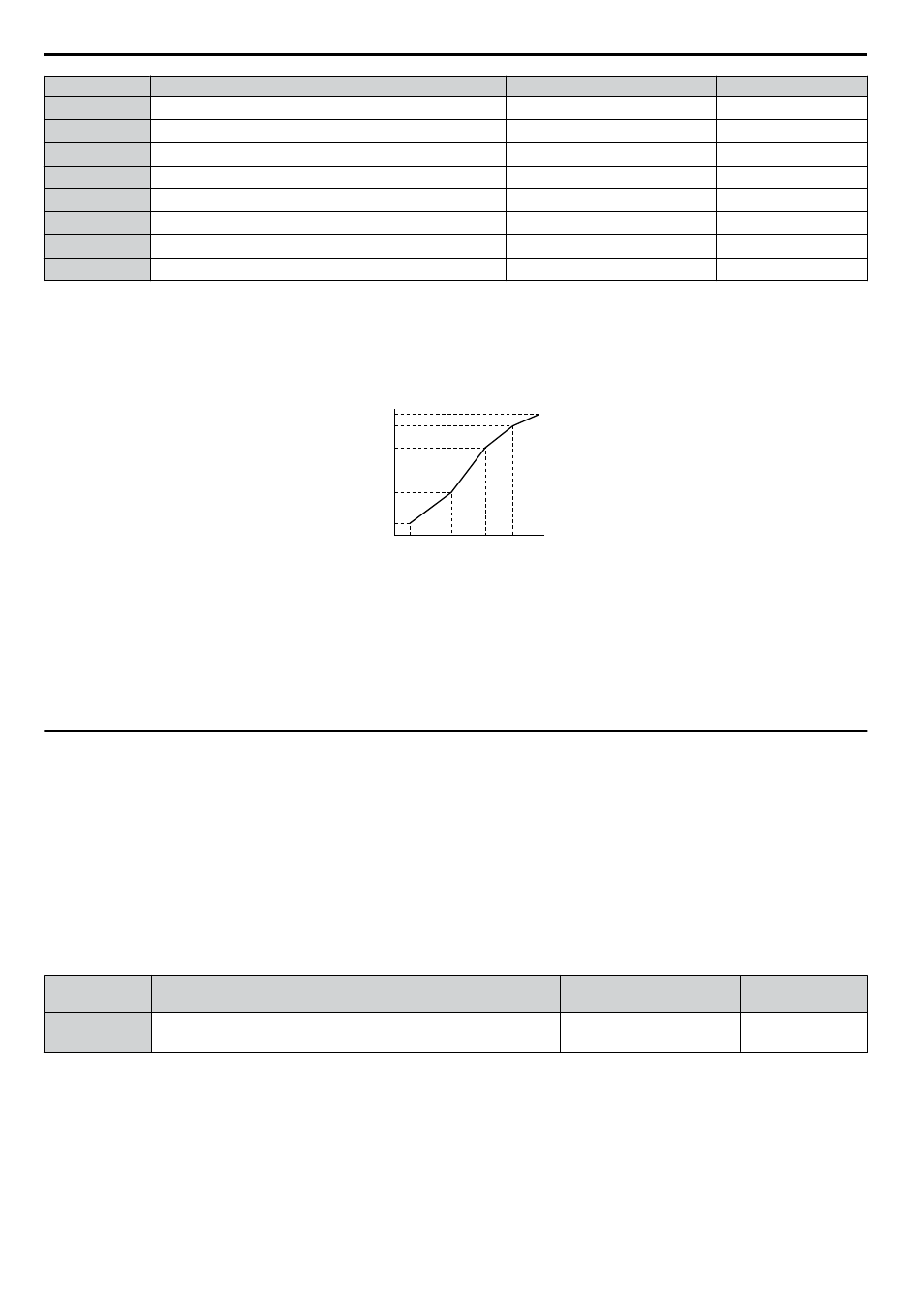

Figura 5.56 Patrón de V/f del motor 2
Nota: 1. Las siguientes condiciones deben ser verdaderas al configurar el patrón de V/f: E3-09 ≤ E3-07 < E3-06 ≤ Ε3-11 ≤ E3-04
2. Para hacer que el patrón de V/f sea una línea recta a una frecuencia menor que E3-06, configure E3-09 igual a E3-07. En este caso,
E3-08 se omite.
3. Los parámetros E3-04 a E3-13 se restablecen a sus valores predeterminados al inicializar el variador.
4. Utilice únicamente E3-11, E3-12 y E3-13 para ajustar el valor fino del patrón de V/f en el rango de salida constante. Estos parámetros
rara vez necesitan cambiarse.
u E4: Parámetros del motor 2
Los parámetros E4 contienen los datos del motor necesarios para el motor 2. Estos parámetros por lo general se configuran
de manera automática durante el proceso de autoajuste de los modos de control vectorial (autoajuste rotacional, autoajuste
estacionario 1 y 2). Refiérase a Detección de fallas de autoajuste PAG. 471 para conocer más detalles si no puede
efectuarse el autoajuste.
Nota: La función necesaria para cambiar entre dos motores no puede utilizarse con un motor PM. Los parámetros E4-oo quedan ocultos
cuando se selecciona un modo de control con motor PM (A1-02 = 5, 6 o 7).
n E4-01: Corriente Nominal del Motor 2
Protege el motor y calcula los límites de torque. Configure E4-01 con los amperios de carga completa (FLA) grabados en
la placa de identificación del motor 2. Si el autoajuste se completa con éxito, el valor ingresado en T1-04 se guarda
automáticamente en E4-01.
N.º Nombre del parámetro
Rango de
configuración
Predeterminado
E4-01 Corriente Nominal del Motor 2
10 a 200% de la corriente
nominal del variador. <1>
Determinada por
C6-01 y o2-04
<1> Los datos en pantalla tienen las siguientes unidades:
2A0004 a 2A0040, 4A0002 a 4A0023 y 5A0007 a 5A0017: unidades de 0.01 A.
2A0056 a 2A0415, 4A0031 a 4A0675 y 5A0022 a 5A0242: unidades de 0.1 A.
4A0930 y 4A1200: unidades de 1 A.
Nota: Ocurre un error oPE02 si la corriente nominal del motor de E4-01 es menor que la corriente sin carga del motor que figura en E4-03.
Configure E4-03 correctamente para evitar este error.
5.5 E: Parámetros del motor
302 YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico
