u Modelos trifásicos clase de 200 V: 2A0169 a 2A0211
Modelos trifásicos clase de 400 V: 4A0088 a 4A0139
Modelos trifásicos clase de 600 V: 5A0062 a 5A0099
+1
–
R/L1
S/L2
T/L3
U/T1
V/T2
W/T3
+
+3
Bobina de
choque de CC
Relé
Tablero de
compuerta Tablero de
control
Operador
Sensor de
corriente

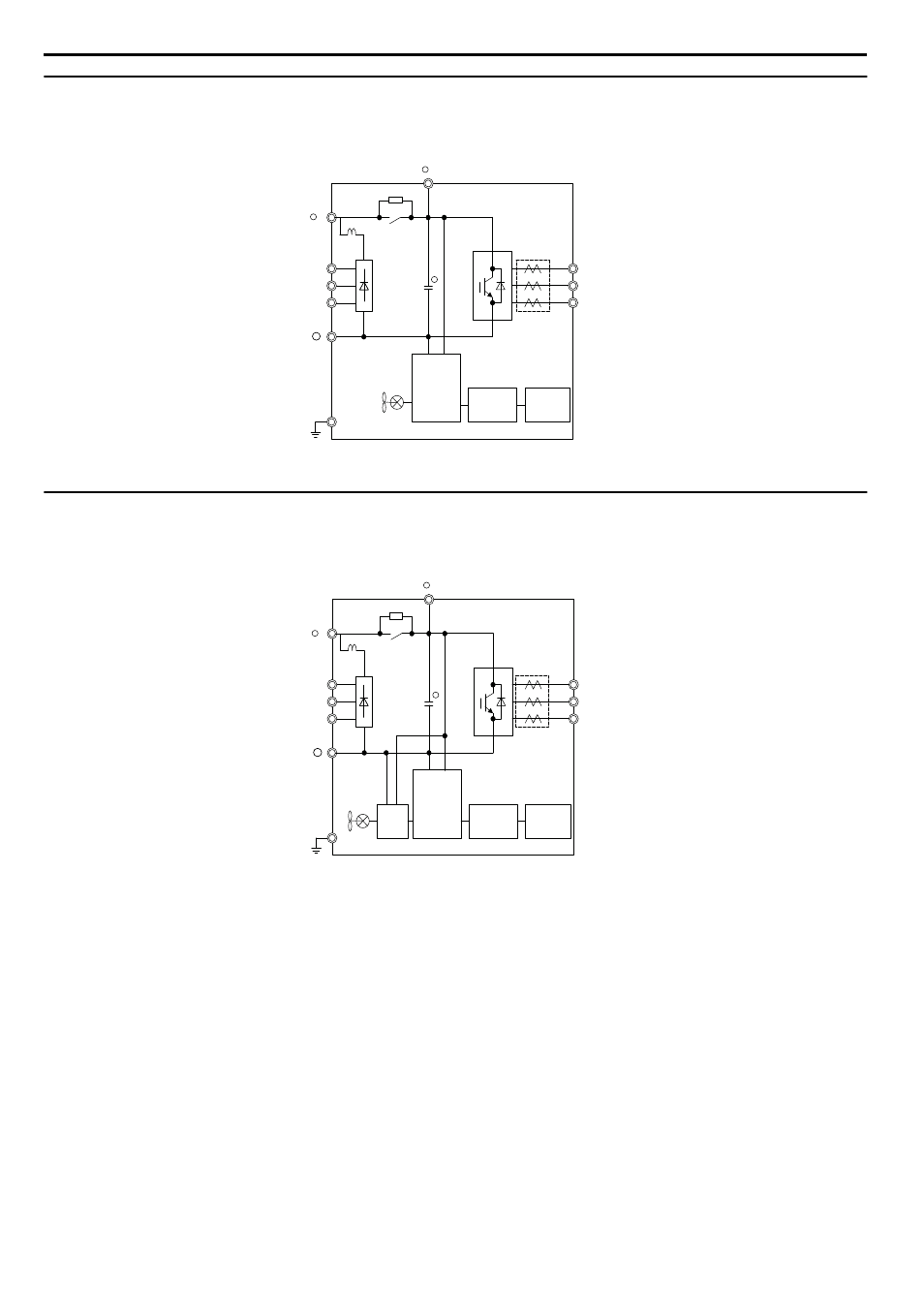

Figura 3.4 Conexión de los terminales del circuito principal
u Modelos trifásicos clase de 200 V: 2A0250 a 2A0415
Modelos trifásicos clase de 400 V: 4A0165 a 4A0675
Modelos trifásicos clase de 600 V: 5A0125 a 5A0242
+1
–
R/L1
S/L2
T/L3
U/T1
V/T2
W/T3
+3
+
Suministro
eléctrico
de 24 V
Bobina de
choque de CC
Relé
Tablero de
compuerta Tablero de
control
Operador
Sensor de
corriente
Figura 3.5 Conexión de los terminales del circuito principal
3.3 Diagrama de conexión del circuito principal
