Página 338
información detallada.
Configuración 3: Concordancia de velocidad 1 configurada por el usuario (f
ref
/f
configurada
Concordancia 1)
Se cierra cuando la frecuencia de salida real o la velocidad del motor (CLV, CLV/PM) y la referencia de frecuencia se
encuentran dentro del ancho de la concordancia de velocidad (L4-02) del nivel programado de concordancia de velocidad
(L4-01).
Estado
Descripción
Abierto
La frecuencia de salida o velocidad del motor y la referencia de frecuencia no se encuentran dentro del rango de L4-01 ±L4-02.
Cerrado
Tanto la frecuencia de salida o velocidad del motor como la referencia de frecuencia se encuentran dentro del rango de L4-01
±L4-02.
Nota:
La detección de frecuencia funciona hacia adelante y en reversa. El valor de L4-01 se utiliza como el nivel de detección para ambas
direcciones.
Referencia de
frecuencia
Referencia de frecuencia
+
L4-02
Referencia de frecuencia
– L4-02
L4-01
L4-01
+
L4-02
L4-01 – L4-02
Referencia de frecuencia
Referencia de frecuencia
+
L4-02
Referencia de frecuencia – L4-02
–L4-01
–L4-01
+
L4-02
–L4-01 – L4-02
Durante la marcha
hacia adelante
Durante la marcha reversa
Frecuencia de salida
0 Hz
OFF
(apagado)
OFF (apagado)
OFF (apagado)
ON
(encendido)
ON
(encendido)
ON
(encendido)
ON
(encendido)
Frecuencia de salida
Concordancia de
velocidad configurada
por el usuario 1

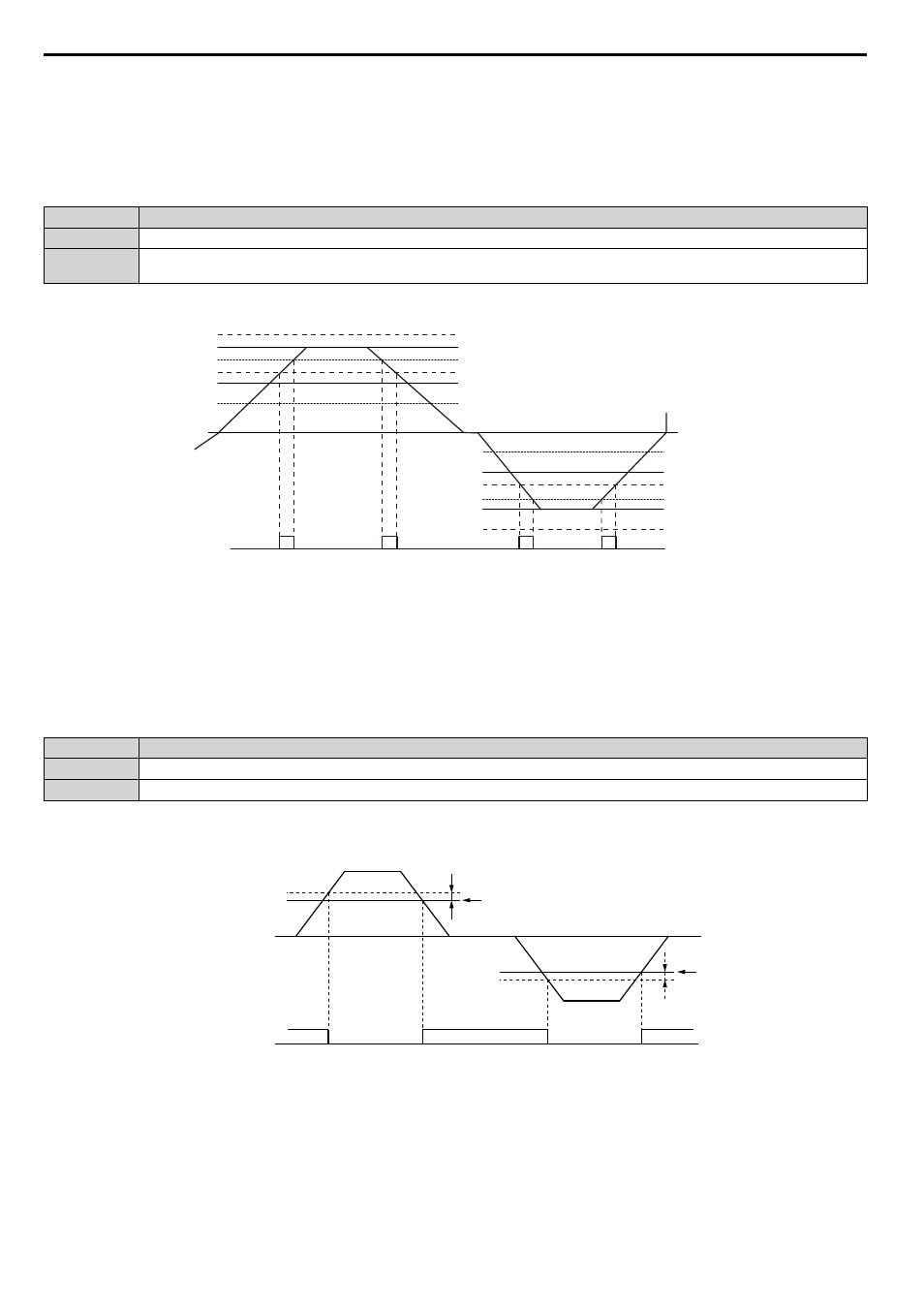

Figura 5.71 Diagrama de tiempo de la concordancia de velocidad 1 configurada por el usuario
Consulte
para obtener instrucciones.
Configuración 4: Detección de frecuencia 1
La salida se abre cuando la frecuencia de salida o la velocidad del motor (CLV, CLV/PM) se elevan por encima del nivel
de detección configurado en L4-01 más el ancho de detección configurado en L4-02. El terminal sigue abierto hasta que
la frecuencia de salida o la velocidad del motor caen por debajo del nivel configurado en L4-01.
Estado
Descripción
Abierto
La frecuencia de salida o la velocidad del motor superaron L4-01 + L4-02.
Cerrado
La frecuencia de salida o la velocidad del motor están por debajo de L4-01 o no superaron L4-01 + L4-02.
Nota:
La detección de frecuencia funciona hacia adelante y en reversa. El valor de L4-01 se utiliza como el nivel de detección para ambas
direcciones.
L4-02
Detección de
frecuencia 1
<1>
ON
(encendido) OFF (apagado)
L4-02
L4-01
L4-01
Frecuencia de salida
o velocidad del motor
Figura 5.72 Tabla de tiempos de detección de frecuencia 1
<1> Esta es la tabla de tiempo en que L4-07 (Selección de la detección de concordancia de velocidad) se configura en 1
(detección siempre activada). La configuración predeterminada de L4-07 es 0 (sin detección durante el bloqueo de base).
Cuando L4-07 es configura en 0, el terminal se abre durante el bloqueo de base.
información detallada.
