n Datos de la pérdida de calor del modelo tipo brida
Tabla 2.23 Modelos 4o0088 y 4o0103
Modelo de variador
Clase de
tensión
Tipo de
entrada
Pérdida de calor (W)
Peso kg (lb) ND (Fc = 2 kHz) HD (Fc = 8 kHz)
Interno Externo Total Interno Externo Total
4A0088
400
6 pulsos
308 684 992 254 563 817 39 (85.8)
4A0103 357 848 1205 299 723 1022 39 (85.8)
4T0088 <1>
12 pulsos
285 669 954 241 556 797 35 (77.0)
4T0103 <1> 329 827 1156 285 714 999 35 (77.0)
<1> Para obtener información sobre los modelos de 12 pulsos, consulte el manual TOEPYAIA1U02 (A1000 6-Fase de entrada / 12-Pulse Pestaña
de montaje y la No-Pestaña de montaje Manual de instalación).
n Especificaciones de terminales tipo brida y cableado
El calibre de los cables y los torques de ajuste
son idénticos a los de los modelos estándar.
(2) TERMINALES DE
PUESTA A TIERRA
TERMINALES DEL
CIRCUITO DE CONTROL
TERMINALES DEL
CIRCUITO PRINCIPAL
SECCIÓN A-A
Unidad: in. [mm]

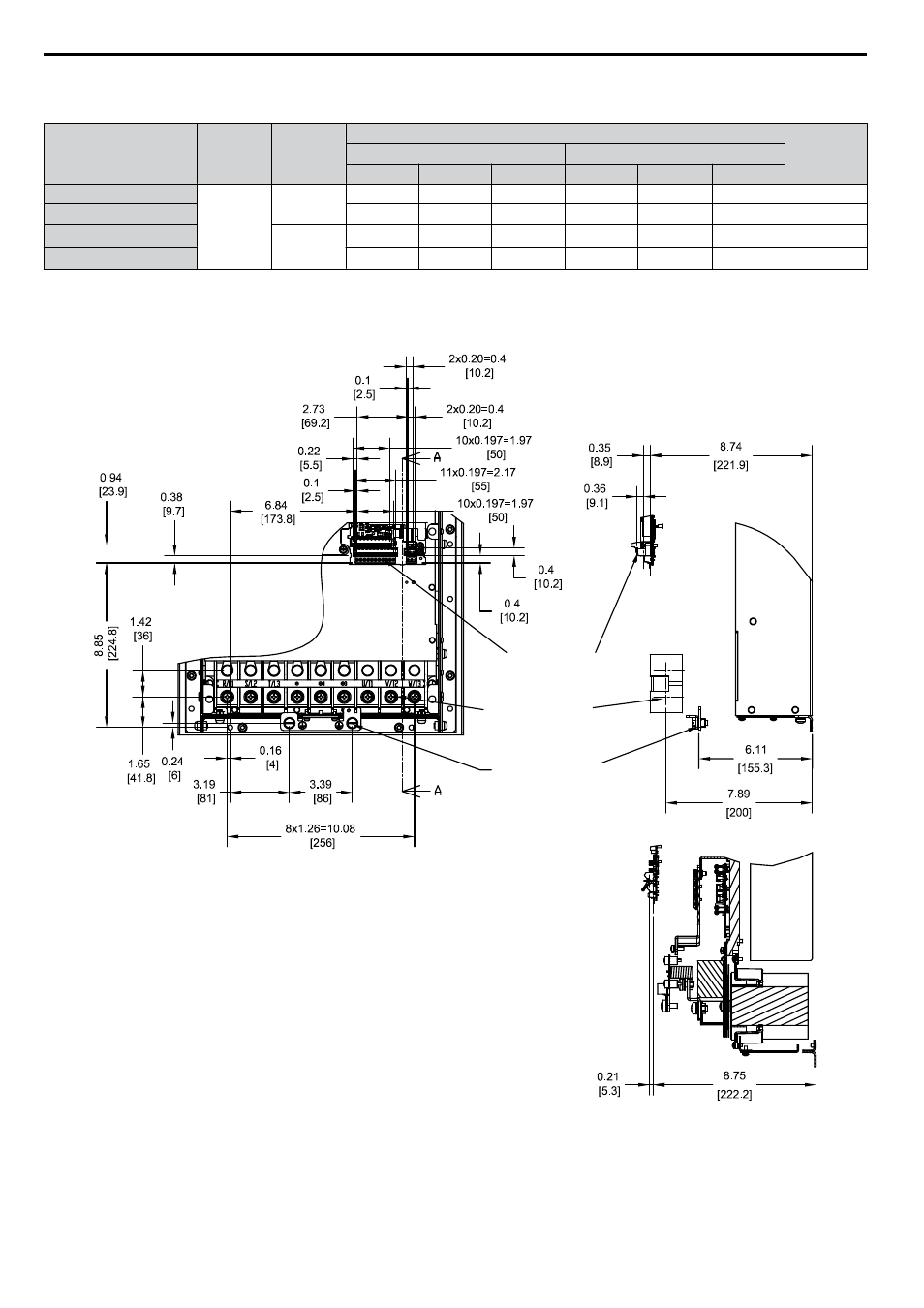

Figura 2.43 Modelos 4A0088 y 4A0103
2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
