Yaskawa CIMR-AU 200V - Manual (Página 281)

d1-04
d1-05
d1-06
d1-07
d1-17
d1-12
d1-13
d1-14
d1-15
d1-16
ON
(encendido)
ON (encendido)
ON
(encendido)
ON (encendido)
ON (encendido)
ON (encendido)
ON (encendido)
ON
(encendido)
ON
(encendido)
ON (encendido)
ON
(encendido) ON
(encendido) ON
(encendido)
ON
(encendido)
ON (encendido)
Marcha/Paro, Adelante/Reversa
Ref. de velocidad de
pasos múltiples 2
Ref. de velocidad de
pasos múltiples 3
Selección de referencia
de Marcha lenta
Tiempo
Ref. de velocidad de
pasos múltiples 1
Ref. de velocidad de
pasos múltiples 4
Referencia de
frecuencia
d1-01
(A1)
d1-02
(A2)
d1-03
(A3)

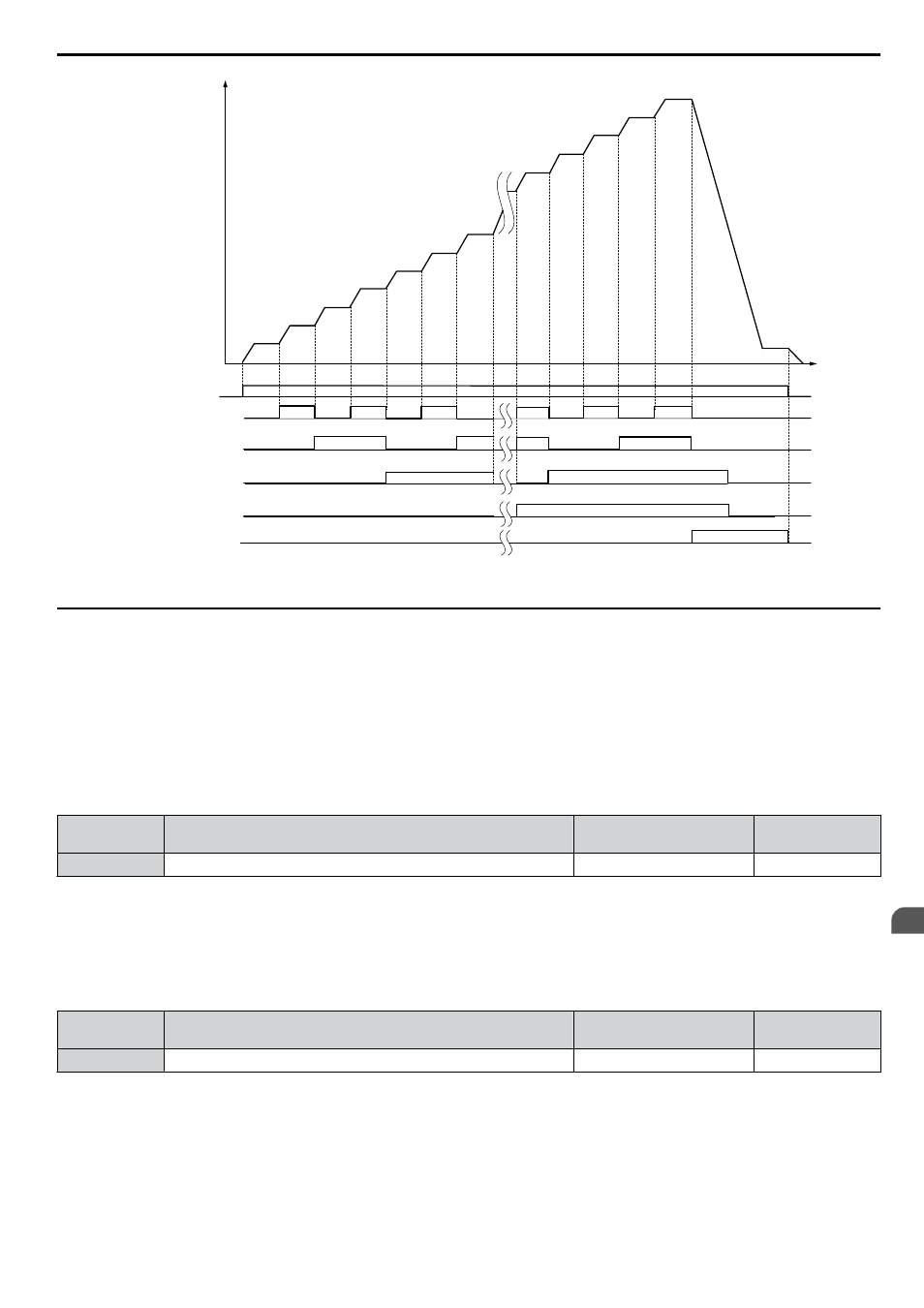

Figura 5.44 Preestablecer el diagrama de temporización de referencia
u d2: Límites superiores/inferiores de frecuencia
Los límites de frecuencia superior e inferior evitan que la velocidad del motor supere o no alcance los niveles que pueden
causar resonancias o daños en el equipo.
n d2-01: Límite Superior de la Referencia de Frecuencia
Configura la referencia de frecuencia máxima como porcentaje de la frecuencia de salida máxima. Este límite se aplica a
todas las referencias de frecuencia.
Incluso si la referencia de frecuencia tiene un valor más alto, la referencia de frecuencia interna del variador no supera
este valor.
N.º Nombre del parámetro
Rango de
configuración
Predeterminado
d2-01 Límite Superior de la Referencia de Frecuencia 0.0 a 110.0% 100.0%
n d2-02: Límite inferior de la Referencia de Frecuencia
Configura la referencia de frecuencia mínima como porcentaje de la frecuencia de salida máxima. Este límite se aplica a
todas las referencias de frecuencia.
Si se ingresa una referencia menor que este valor, el variador marcha al límite configurado en d2-02. Si el variador se pone
en marcha con una referencia menor que d2-02, acelera hasta alcanzar d2-02.
N.º Nombre del parámetro
Rango de
configuración
Predeterminado
d2-02 Límite Inferior de la Referencia de Frecuencia 0.0 a 110.0% 0.0%
5.4 d: Configuración de referencia
YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico 281
5
Detalles de los parámetros
